Обтекание кругового цилиндра

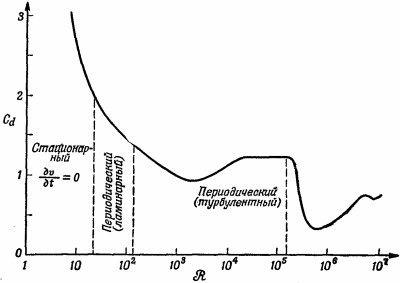

Маленькое изображениеВернемся теперь обратно к задаче об обтекании цилиндра медленным (почти несжимаемым) потоком. Я дам вам качественное описание потока реальной жидкости. О таком потоке нам необходимо знать множество вещей. Например, какая увлекающая сила действует на цилиндр? Сила, увлекающая цилиндр, показана на фиг. 41.4 как функция величины R, которая пропорциональна скорости V, если все остальное фиксировано. Фактически на рисунке отложен коэффициент увлечения Cd — безразмерное число, равное отношению силы к 1/2ρV2Dl (d — диаметр, I —длина цилиндра, а ρ —плотность жидкости):

Маленькое изображение


Коэффициент увлечения изменяется довольно сложным образом, как бы намекая нам на то, что в потоке происходит нечто интересное и сложное. Свойства потока полезно описывать для различных областей изменения числа Рейнольдса. Прежде всего, когда число Рейнольдса очень мало, поток вполне стационарен, скорость в любой точке потока постоянна и он плавно обтекает цилиндр. Однако распределение линий потока не похоже на их распределение в потенциальном потоке.  Они описывают решение несколько другого уравнения. Когда скорость очень мала или, что эквивалентно, вязкость очень велика, так что вещество по своей консистенции напоминает мед, можно отбросить инерционные члены и описать поток уравнением

Маленькое изображение


Маленькое изображениеЭто уравнение впервые было решено Стоксом. Он также решил задачу для сферы. Когда маленькая сфера движется при малых числах Рейнольдса, то к ней приложена сила, равная 6 πηaV, где а — радиус сферы, а V — его скорость.

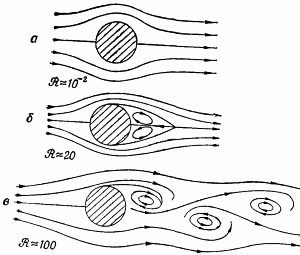

Это очень полезная формула: она говорит нам о скорости, с которой мельчайшие частички, которые приближенно можно считать шариками, движутся в жидкости под действием данной силы, как, например, в центрифуге, или при осаждении, или, наконец, в процессе диффузии. В области малых чисел Рейнольдса, т. е. при R<1, линии v вокруг цилиндра имеют такой вид, как на фиг. 41.5.

Маленькое изображениеЕсли теперь мы увеличим скорость потока, так что число Рейнольдса станет несколько больше единицы, то увидим, что поток изменится. Как показано на фиг. 41.6, б, эа сферой возникнут вихри. До сих пор неясно, существовали ли вихри и при малых числах Рейнольдса или же они возникли неожиданно при некотором определенном числе? Обычно считали, что циркуляция нарастает постепенно. Однако теперь думают, что скорее она проявляется неожиданно и возрастает с увеличением R. Во всяком случае, поток в районе от R =10 до R = 30 меняет свой характер. За цилиндром образуется пара вихрей.

Когда число Рейнольдса проходит через значения в районе 40, поток снова меняется. Характер движения претерпевает неожиданное и резкое изменение. Один из вихрей за цилиндром становится настолько длинным, что он отрывается и плывет вниз по течению вместе с жидкостью. При этом жидкость за цилиндром снова закручивается и возникает новый вихрь. Эти вихри поочередно отслаиваются то с одной, то с другой стороны, так. что в какой-то момент поток выглядит приблизительно так, как показано на фиг. 41.6, в.

Маленькое изображениеТакой поток вихрей называется вихревой цепочкой Кармана. Она всегда появляется для чисел Рейнольдса R>40. Фотография такого потока показана  на  фиг. 41.7.

Разница в режиме между двумя потоками, изображенными на фиг. 41.6, а, б или в, очень велика. На фиг. 41.6, а и б скорость постоянна, тогда как на фиг. 41,6, в скорость в любой точке изменяется со временем. Выше R=40 стационарное решение отсутствует; граница перехода отмечена на фиг. 41.4 пунктирной линией. Для таких более высоких чисел поток изменяется со временем некоторым регулярным периодическим образом.  Создаются вихри.

Можно представить себе физическую причину возникновения этих вихрей. Мы знаем, что на поверхности цилиндра скорость жидкости должна быть равна нулю, но при удалении от поверхности скорость быстро возрастает. Это большое местное изменение скорости жидкости и создает вихри. Когда скорость основного потока достаточно мала, у вихрей хватает времени, чтобы продиффундировать из тонкого слоя вблизи поверхности твердого тела, где они создаются, и «расплыться» на большую область. Эта физическая картина должна подготовить нас к следующему изменению природы потока, когда скорость основного потока или число R увеличивается еще больше.

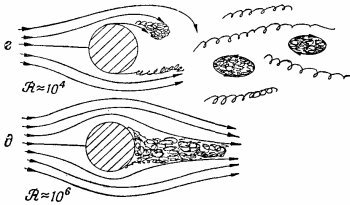

Маленькое изображениеПо мере возрастания скорости у вихря остается все меньше и меньше времени, чтобы «расплываться» на большую область жидкости. К тому моменту, когда число Рейнольдса достигнет нескольких тысяч, вихри начинают заполнять тонкую ленту (фиг. 41.6, г). В таком слое поток хаотичен и нерегулярен. Такая область называется пограничным слоем, и этот нерегулярный поток с увеличением R пробивает себе путь все дальше и дальше вниз по течению. В области турбулентности скорости очень нерегулярны и «беспорядочны», вдобавок поток больше не двумерный — он крутится во всех трех измерениях. Кроме того, на турбулентное движение налагается еще регулярное переменное движение.

При дальнейшем увеличении числа Рейнольдса область турбулентности пробирается вперед, пока при потоке с R, превышающим 105, не достигнет места, где линии тока огибают цилиндр. При этом поток будет похож на то, что показано на фиг. 41.6, д, и мы получаем так называемый «турбулентный след». Кроме того,  происходят еще коренные изменения в силе увлечения — она, как видно из фиг. 41.4, сильно падает. При таких скоростях увлекающая сила с возрастанием скорости действигельно уменьшается. По-видимому, здесь проявляется некоторое стремление к периодичности.

А что происходит при еще больших числах Рейнольдса? С дальнейшим увеличением скорости размер области турбулентности снова увеличивается и сила сопротивления возрастает. Последние эксперименты, которые дошли до области R = 107 или несколько больше, показывают, что в турбулентной области появляется новая периодичность, быть может, потому, что вся область колеблется вперед и назад в общем движении, а может быть, из-за нового сорта вихрей, которые появляются вместе с нерегулярным «шумовым» движением. Детали его полностью еще не ясны, и они до сих пор изучаются экспериментально.
