Состояния электрона в одномерной решетке

На первый взгляд вам может показаться, что обладающий небольшой энергией  электрон с превеликим трудом  протискивается через твердый кристалл. Атомы в нем уложены так, что их центры отстоят один от другого лишь на несколько ангстрем, а эффективный диаметр атома  при   рассеянии  электронов составляет примерно 1А или около этого. Иначе говоря, атомы,  если их  сравнивать с промежутками между ними,   очень  велики,  так что можно ожидать, что средний свободный пробег между столкновениями будет порядка нескольких ангстрем, а это практически равно нулю. Следует ожидать, что электрон почти тотчас же влетит в тот или иной атом. Тем не менее перед нами  самое обычное явление природы: когда решетка  идеальна,  электрону  ничего  не стоит  плавно пронестись сквозь кристалл, почти как сквозь вакуум.  Странный этот факт — причина  того, что металлы так легко проводят электричество; кроме того, он позволил изобрести множество весьма   полезных устройств. Например, благодаря  ему  транзистор способен  имитировать радиолампу. В радиолампе электроны движутся свободно через вакуум, в транзисторе они тоже движутся свободно, но только через кристаллическую решетку. Механизм того, что происходит в транзисторе, будет описан в этой главе; следующая глава посвящена применениям этих принципов в различных практических устройствах.

Проводимость электронов в кристалле — один из примеров очень общего явления. Через кристаллы могут странствовать не только электроны, но и  другие «объекты». Так, атомные возбуждения тоже могут путешествовать аналогичным способом. Явление, о котором мы сейчас будем говорить, то и дело возникает при изучении физики твердого  состояния.

Мы уже неоднократно разбирали примеры систем с двумя состояниями. Представим себе на этот раз электрон, который может находиться в одном из двух положений, причем в каждом из них он оказывается в одинаковом окружении. Предположим также, что имеется определенная амплитуда перехода электрона из одного положения в другое и, естественно, такая же амплитуда перехода обратно, в точности, как в гл. 8, § 1 (вып. 8) для молекулярного иона водорода. Тогда законы квантовой механики приводят к следующим результатам. У электрона возникнет два возможных состояния с определенной энергией, причем каждое состояние может быть описано амплитудой того, что электрон пребывает в одном из двух базисных положений. В каждом из состояний определенной энергии величины этих двух амплитуд постоянны во времени, а фазы меняются во времени с одинаковой частотой. С другой стороны, если электрон сперва был в одном положении, то со временем он перейдет в другое, а еще позже вернется в первое положение. Изменения амплитуды похожи на движение двух связанных  маятников.

Рассмотрим теперь идеальную кристаллическую решетку и вообразим, что в ней электрон может расположиться в некоторой «ямке» возле определенного атома, имея определенную энергию. Допустим также, что у электрона имеется некоторая амплитуда того, что он перескочит в другую ямку, которая находится неподалеку, возле другого атома. Это чем-то напоминает систему с двумя состояниями, но с добавочными осложнениями. После того как электрон достигает соседнего атома, он может перейти в совершенно новое место или вернуться в исходную позицию. Все это похоже не столько на пару связанных маятников, сколько на бесконечное множество маятников, связанных между собой. Это чем-то напоминает одну из тех машин (составленных из длинного ряда стержней, прикрепленных к закрученной проволоке), с помощью которых на первом курсе демонстрировалось распространение волн.

Если у вас имеется гармонический осциллятор, связанный с другим гармоническим осциллятором, который в свою очередь связан со следующим осциллятором, который и т.д..., и если вы создадите в одном месте какую-то нерегулярность, то она начнет распространяться, как волна по проволоке. То же самое возникает и в том случае, если вы поместите электрон возле одного из атомов в длинной их цепочке.

Как правило, задачи по механике легче всего решать на языке установившихся волн; это проще, чем анализировать последствия отдельного толчка. Тогда появляется какая-то картина смещений, которая распространяется по кристаллу, как волна с заданной, фиксированной частотой. То же самое происходит с электроном, и по той же причине, потому что электрон описывается в квантовой механике похожими уравнениями.

Но нужно помнить одну вещь: амплитуда для электрона быть в данном месте это амплитуда, а не вероятность. Если бы электрон просто просачивался из одного места в другое, как вода через дырочку, то его поведение было бы совсем иным. Если бы, скажем, мы соединили два бачка с водой тоненькой трубочкой, по которой вода из одного бачка по капле перетекала в другой, то уровни воды выравнивались бы по экспоненте. С электроном же происходит просачивание амплитуды, а не монотонное переливание вероятностей. А одно из свойств мнимого члена (множителя i в дифференциальных уравнениях квантовой механики) — что он меняет экспоненциальное решение на колебательное. И то, что после этого происходит, ничуть не походит на то, как вода перетекает из одного бачка в другой.

Теперь мы хотим квантовомеханический случай проанализировать количественно. Пусть имеется одномерная система, состоящая из длинной цепи атомов (фиг. 11.1,а). (Кристалл, конечно, трехмерен, но физика в обоих случаях очень близка; если вы разберетесь в одномерном случае, то сможете разобраться и в том, что бывает в трех измерениях.) Мы хотим знать, что случится, если в эту линию атомов поместить отдельный электрон. Конечно, в реальном кристалле таких электронов мириады.  Но большинство их (в непроводящем кристалле почти все) занимает в общей картине движения свое место, каждый вертится вокруг своего атома, и все оказывается совершенно установившимся. А мы хотим рассуждать о том, что будет, если внутрь поместить лишний электрон. Мы не будем думать о том, что делают прочие электроны, потому что будем считать, что на то, чтобы изменить их энергию, потребуется очень много энергии возбуждения. Мы собираемся добавить электрон и создать как бы новый слабо связанный отрицательный ион. Следя за тем, что поделывает этот лишний электрон, мы делаем приближение, пренебрегая при этом внутренним механизмом атомов.

Ясно, что этот электрон сможет перейти к другому атому, перенося в новое место отрицательный ион. Мы предположим, что (в точности, как и в случае электрона, «прыгавшего» от протона к протону) электрон может с какой-то амплитудой «прыгать» от атома к его соседям с любой стороны.

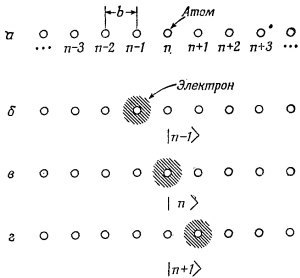

Как же описывать такую систему? Что считать разумными базисными состояниями? Если вы вспомните, что мы делали, когда у электрона было только две возможные позиции, вы сможете догадаться. Пусть в нашей цепочке все расстояния между атомами одинаконы, и пусть мы их пронумеруем по порядку, как на фиг. 11.1,а. Одно базисное состояние — когда электрон находится возле атома № 6; другое базисное состояние — когда электрон находится возле № 7, или возле № 8, и т. д.; n-е базисное состояние можно описать, сказав, что электрон находится возле атома № n. Обозначим это базисное состояние |n>. Из фиг. 11.1 ясно, что подразумевается под тремя базисными состояниями:

С помощью этих наших базисных состояний можно описать любое состояние |φ> нашего одномерного кристалла, задав все амплитуды <n|φ> того, что состояние |φ> находится в одном из базисных состояний, т. е. амплитуду того, что электрон расположен близ данного частного атома. Тогда состояние |φ> можно записать в виде суперпозиции базисных состояний:

Кроме того, мы хотим еще предположить, что когда электрон находится близ одного из атомов, то имеется некоторая амплитуда того, что он просочится к тому атому, что слева, или к тому, что справа. Возьмем простейший случай, когда считается, что он может просочиться только к ближайшим соседям, а к следующему соседу он сможет дойти в два приема. Примем, что амплитуды того, что электрон перепрыгнет от одного атома к соседнему, равны iA/h (за единицу времени).

Изменим на время обозначения, и амплитуду <n|φ>, связанную с n-м атомом, обозначим через С_n. Тогда (11.1) будет иметь вид

Если бы вы знали каждую из амплитуд С_n в данный момент, то, взяв квадраты их модулей, можно было бы получить вероятность того, что вы увидите электрон, взглянув в этот момент на атом n.

Но что сталось бы чуть позже? По аналогии с изученными нами системами с двумя состояниями мы предлагаем составить гамильтоновы уравнения для этой системы в виде уравнений такого типа:

Первый справа коэффициент Е₀ физически означает энергию, которую имел бы электрон, если бы он не мог просачиваться от одного атома к другим. (Совершенно неважно, что мы назовем Е₀; мы неоднократно видели, что реально это не означает ничего, кроме выбора нуля энергии.) Следующий член представляет амплитуду в единицу времени того, что электрон из (n+1)-й ямки просочится в n-ю ямку, а последний член означает амплитуду просачивания из (n—1)-й ямки. Как обычно, А считается постоянным (не зависящим от t).

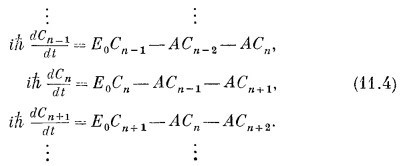

Для полного описания поведения любого состояния | φ> надо для каждой из амплитуд С_n иметь по одному уравнению типа (11.3). Поскольку мы намерены рассмотреть кристалл с очень большим количеством атомов, то допустим, что состояний имеется бесконечно много, атомы тянутся без конца в обе стороны. (При конечном числе атомов придется специально обращать внимание на то, что случается на концах.) А если количество N наших базисных состояний бесконечно велико, то и вся система наших гамильтоновых уравнений бесконечна! Мы напишем только часть ее:
