Главная >> Лекции по ядерной физике 18.3. Характер изменения реактивности при разных способах размещения ВП
Известны два основных способа размещения ВП - гомогенный и гетерогенный. При гомогенном способе выгорающий поглотитель может использоваться в смеси с топливной композицией внутри твэлов. Совершенно очевидно, что в этом случае Фвп/Фт = 1, поскольку топливо и ВП работают в одинаковом потоке нейтронов. При умеренных загрузках ВП (а они всегда должны быть умеренными) относительная скорость выгорания ВП получается недостаточно высокой, чтобы высвобождением реактивности от выгорания ВП компенсировать потери реактивности за счёт выгорания и шлакования топлива. Поэтому этот способ в чистом виде в энергетических реакторах, использующих борный или гадолиниевый ВП, применения не нашёл.
При гетерогенном способе размещения выгорающий поглотитель помещается в специальных стержнях с ВП, называемых борно-бериллиевыми (ББС) или гадолиний-бериллиевыми (ГБС) стержнями. Каждый такой стержень, как и твэл, имеет герметичную оболочку из циркониевого сплава или из нержавеющей стали, предотвращающую выход продуктов реакций из наполнителя стержня в омывающий его теплоноситель.
При размещении стержней с ВП на периферии ТВС или вне её (в замедлителе) ВП работает в области более высокой плотности потока нейтронов, чем топливо твэлов, и поэтому Фвп/Фт > 1, то есть ВП будет выгорать с относительно более высокой скоростью, чем тот же ВП при гомогенном его размещении, а это значит, что есть возможность подбора ВП с такой начальной концентрацией и с такой степенью разбавления его оксидом бериллия, при которых скорость высвобождения реактивности при выгорании ВП будет (по крайней мере, приблизительно) компенсировать суммарные потери реактивности за счёт выгорания и шлакования топлива.
И хотя создать такую идеальную компенсацию в течение всей кампании, по-видимому, невозможно, но с помощь гетерогенного размещения ВП можно скомпенсировать значительную часть начального запаса реактивности реактора и при этом существенно выровнять нейтронное поле в активной зоне реактора (как по радиусу, так и по высоте).
При использовании ВП в гетерогенном варианте характерны два полярных случая его применения: а) Случай неблокированного (или слабоэкранированного) ВП. В названии имеется в виду слабый внутренний блок-эффект в стержнях с ВП, который так же свойственен стержням с ВП, как и стержням с топливом в реакторе. Слабого внутреннего блок-эффекта добиваются путём сильного разбавления ВП оксидом бериллия: чем выше степень разбавления, тем меньше величина коэффициента экранировки стержня с ВП (отношение максимального значения плотности потока тепловых нейтронов на поверхности стержня к среднерадиальному её значению), и поскольку коэффициент экранировки не очень существенно превышает единицу, выгорающий компонент в стержне выгорает сразу большей частью своего объёма и с относительно высокой скоростью, а потому - относительно быстро. Поэтому весь запас реактивности, который способен высвободить неблокированный ВП в результате своего выгорания, высвобождается в первой половине кампании реактора, что далеко не всегда удобно.

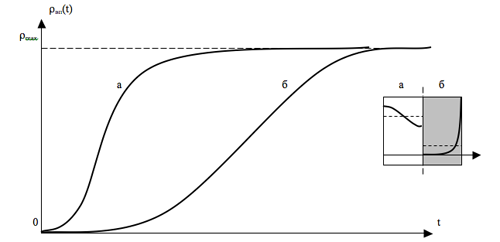

Рис.18.1. Иллюстрации внутреннего блок-эффекта в неблокированном (а) и блокированном (б) стержнях с ВП и качественный характер высвобождения реактивности за счёт выгорания таких стержней.
б) Случай блокированного применения ВП. Блокированное использование ВП достигается путём относительно слабого разбавления ВП оксидом бериллия. В этом случае поглощающая способность содержимого стержня получается высокой, но сильный внутренний блок-эффект не даёт возможности тепловым нейтронам глубоко проникать внутрь стержня, и поглотитель стержня работает в большом потоке нейтронов лишь периферийной частью своего объёма (“обгорает” с поверхности). При этом начальная скорость выгорания ВП получается относительно невысокой и скорости высвобождения реактивности от выгорания ВП не хватает для компенсации потерь реактивности от выгорания и шлакования топлива. Но с течением времени работы реактора по мере “обгорания” стержня происходит постепенная его разблокировка, стержень начинает работать в нейтронном потоке всё большей частью своего глубинного объёма, скорость выгорания (и скорость высвобождения реактивности от выгорания ВП) увеличивается и становится большей, чем суммарная скорость потерь реактивности вследствие выгорания и шлакования топлива (рис.18.1б). На рис.18.1 показана также пара принципиально возможных промежуточных случаев использования ВП, реализуемых посредством более высокого разбавления ВП оксидом бериллия.
