21.2. Характеристика положения стержня-поглотителя в активной зоне

Положение стержня-поглотителя по высоте активной зоны характеризуется отстоянием его от нижнего конца от плоскости нижнего торца активной зоны. Это отстояние принято выражать либо в см, либо в процентах от высоты активной зоны, и обозначать символом Н (рис.21.2).

Маленькое изображение

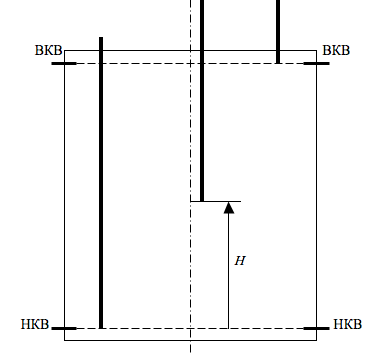

Рис.21.2. Положение поглотителя в активной зоне и расположение концевых выключателей.

О стержне, полностью погруженном в активную зону на всю его длину, говорят, что он находится на нижнем концевом выключателе, имея в виду нижний концевой выключатель (НКВ) электрического привода стержня, отключающего электродвигатель при достижении стержнем крайнего нижнего положения.

Аналогично о стержне, полностью извлечённом из активной зоны, говорят, что он находится на верхнем концевом выключателе (ВКВ).

Концевые выключатели устанавливаются для того, чтобы ограничить интервал перемещения стержня (или группы стержней) по высоте активной зоны. Чаще всего они устанавливаются даже не точно на верхней и нижней границах активной зоны: как правило.  ВКВ устанавливается  несколько ниже верхнего торца активной зоны, а НКВ – несколько выше нижнего торца активной зоны. Это связано с тем, что (как нам предстоит убедиться) вблизи крайних положений подвижные поглотители неэффективны. Поэтому у эксплуатационников принято отсчитывать положение стержня-поглотителя не от низа активной зоны, а от нижнего концевого выключателя.
