21.7. Характеристики поглотителей – кривые интегральной и дифференциальной эффективности

При изменении степени погружения стержня-поглотителя в активную зону его эффективность меняется. Закономерность изменения эффективности поглотителя с высотой определяется следующим правилом теории возмущений:
При частичном погружении однородного стержня-поглотителя в активную зону его дифференциальная эффективность изменяется пропорционально квадрату плотности потока тепловых нейтронов в том месте невозмущённой активной зоны, где находится нижний конец стержня.

В стационарной невозмущённой активной зоне на любой её вертикали до введения в неё стержня устанавливается строго определённое распределение плотности потока тепловых нейтронов Фr(Н). Этому распределению соответствует столь же строго определённое распределение квадрата плотности потока тепловых нейтронов по высоте на рассматриваемой вертикали Фr2(Н). Из правила следует, что величина дифференциальной эффективности стержня-поглотителя пропорционально отслеживает по высоте активной зоны величину квадрата плотности потока тепловых нейтронов. Поэтому график изменения дифференциальной эффективности поглотителя по высоте активной зоны dρ/dH = f(H),  кратко называемый кривой дифференциальной эффективности поглотителя, формально выглядит для стержня полной длины как график распределения квадрата плотности потока тепловых нейтронов по высоте активной зоны, выполненный по оси ординат в другом масштабе.

Маленькое изображение

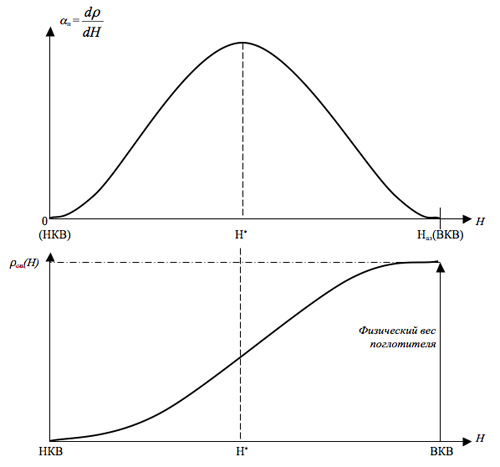

Рис.21.5. Иллюстрация  закономерности  изменения величин дифференциальной и интегральной           эффективности однородного стержня-поглотителя полной длины по высоте активной зоны.

Поскольку в нижней и верхних частях активной зоны величины плотности потока тепловых нейтронов невелики, небольшой оказывается и величина дифференциальной эффективности стержня в этих областях;  в центре активной зоны (или вблизи его при несимметричном распределении Ф(Н)), где величины плотности потока тепловых нейтронов имеют  наибольшие значения, наибольшей оказывается и дифференциальная эффективность поглотителя (рис.21.5).
Кривая интегральной эффективности поглотителя может быть просто перестроена по известной кривой дифференциальной эффективности, поскольку, как отмечалось выше, величина интегральной эффективности любого поглотителя в любом положении Н представляет собой интеграл функции дифференциальной эффективности в пределах от низа активной зоны до данного положения. В соответствии с этим переменный угол наклона касательной к графику функции ρ(Н) в верхней и нижней частях активной зоны мал, а в центре активной зоны, где величина плотности потока тепловых нейтронов максимальна, - максимален и угол наклона касательной. Более того, точка максимума Н* на кривой дифференциальной эффективности соответствует точке перегиба на кривой интегральной эффективности.
Таков «классический» вид кривых дифференциальной и интегральной эффективности для однородного стержня поглотителя полной длины в случае симметричного (например, косинусоидального) распределения плотности потока тепловых нейтронов по высоте активной зоны.

Если вертикальное распределение плотности потока тепловых нейтронов в реакторе не симметрично (а так оно и есть практически всегда), то и формы кривых эффективности поглотителя будут меняться в соответствии с распределением Ф(Н). Если максимум распределения Ф(Н) сдвинут ниже середины высоты активной зоны, ровно настолько же сдвигается и максимум дифференциальной эффективности поглотителя; если максимальное значение Ф лежит выше центра активной зоны, точка максимума дифференциальной эффективности также находится выше центра (рис.21.6).

Маленькое изображение

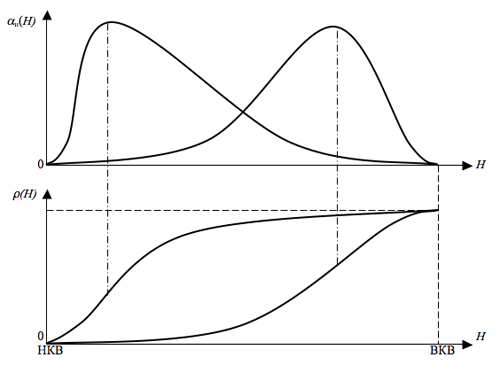

Рис.21.6. Кривые дифференциальной и интегральной эффективности поглотителя при                  несимметричном  распределении Ф(Н) в реакторе.

В большинстве транспортных реакторов максимум вертикальной составляющей нейтронного поля смещён ниже середины высоты активной зоны. Реакторам АЭС свойственно, наоборот, распределение Ф(Н) с сильно сдвинутым вверх максимумом (зачастую совсем вытесненным за пределы активной зоны). В соответствии с этим и кривые дифференциальной эффективности могут иметь «неклассическую» форму, без максимума. На рис.21.7 показана для примера одна из таких характеристик – кривая дифференциальной эффективности рабочей (10-ой) группы поглотителей для реакторов типа ВВЭР-1000.

Маленькое изображение

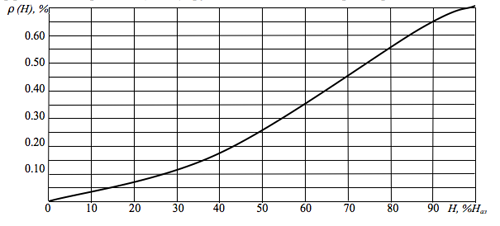

Рис. 21.7. Кривая интегральной эффективности 10-ой группы ВВЭР-1000 в начале кампании.
