Поляризационные заряды

Посмотрим теперь, что дает эта модель для конденсатора с диэлектриком. Рассмотрим сначала лист материала, в котором на единицу объема приходится дипольный момент Р. Получится ли в результате в среднем какая-нибудь плотность зарядов? Нет, если Р постоянен.

Если положительные и отрицательные заряды, смещенные относительно друг друга, имеют одну и ту же среднюю плотность, то сам факт их смещения не приводит к появлению суммарного заряда внутри объема. С другой стороны, если бы Р в одном месте был больше, а в другом меньше, то это означало бы, что в некоторые области попало больше зарядов, чем оттуда вышло; тогда мы бы могли получить объемную плотность заряда. В случае плоского конденсатора предположим, что Р — величина постоянная, поэтому достаточно будет только посмотреть, что происходит на поверхностях. На одной поверхности отрицательные заряды (электроны) эффективно выдвинулись на расстояние δ, а на другой поверхности они сдвинулись внутрь, оставив положительные заряды снаружи на эффективном расстоянии δ. Возникает, как показано на фиг. 10.5, поверхностная плотность зарядов, которую мы будем называть поляризационным зарядом.

Этот заряд можно подсчитать следующим образом. Если площадь пластинки равна А, то число электронов, которое окажется на поверхности, есть произведение А и N (числа электронов на единицу объема), а также смещения δ, которое, как мы предполагаем, направлено перпендикулярно к поверхности. Полный заряд получится умножением на заряд электрона q_e. Чтобы найти поверхностную плотность поляризационных зарядов, индуцируемую на поверхности, разделим на А. Величина поверхностной плотности зарядов равна

Но она равна как раз длине Р вектора поляризации Р [формула  (10.4)]:

Поверхностная плотность зарядов равна поляризации внутри материала. Поверхностный заряд, конечно, на одной поверхности положителен, а на другой отрицателен.

Предположим теперь, что наша пластинка служит диэлектриком в плоском конденсаторе. Пластины конденсатора также имеют поверхностный заряд (который мы обозначим σ_своб, потому что заряды в проводнике могут двигаться «свободно» куда угодно). Конечно, это тот самый заряд, который мы сообщили конденсатору при его зарядке. Следует подчеркнуть, что σ_пол существует только благодаря σ_своб. Если, разрядив конденсатор, удалить σ_сво6, то σ_пол также исчезнет, но он не стечет по проволоке, которой разряжают конденсатор, а уйдет назад внутрь материала, за счет релаксации  поляризации в диэлектрике.

Теперь мы можем применить теорему Гаусса к поверхности S, изображенной на фиг. 10.1. Электрическое поле Е в диэлектрике равно полной поверхностной плотности зарядов, деленной на ε₀. Очевидно, что σ_пол и σ_своб  имеют разные знаки, так что

Заметьте, что поле Е₀ между металлической пластиной и поверхностью диэлектрика больше поля Е; оно соответствует только σ_своб. Но нас здесь интересует поле внутри диэлектрика, которое занимает почти весь объем, если диэлектрик заполняет почти весь промежуток между пластинами. Используя формулу (10.5), можно написать

Из этого уравнения мы не можем определить электрическое поле, пока не узнаем, чему равно Р. Здесь мы, однако, предполагаем, что Р зависит от Е и, более того, пропорционально Е. Эта пропорциональность обычно записывается в виде

Постоянная X (греческое «хи») называется диэлектрической восприимчивостью диэлектрика.

Тогда выражение (10.7) приобретает вид

откуда мы получаем множитель  1/(1+%),  показывающий,  во сколько раз уменьшилось поле.

Напряжение между пластинами есть интеграл от электрического поля. Раз поле однородно, интеграл сводится просто к произведению Е и расстояния между пластинами d. Мы получаем

Полный заряд конденсатора есть σ_своб  А, так что емкость, определяемая  формулой  (10.2),   оказывается  равной

Мы объяснили явление, наблюдавшееся на опыте. Если заполнить плоский конденсатор диэлектриком, емкость возрастает на множитель             .

который характеризует свойства данного материала. Наше объяснение останется, конечно, неполным, пока мы не объясним (а это мы сделаем позже), как возникает атомная поляризация.

Обратимся теперь к чуть более сложному случаю — когда поляризация Р не всюду одинакова. Мы уже говорили, что если поляризация непостоянна, то вообще может возникнуть объемная плотность заряда, потому что с одной стороны в маленький элемент объема может войти больше зарядов, чем выйдет с другой. Как определить, сколько зарядов теряется или приобретается  в маленьком объеме?


Подсчитаем сначала, сколько зарядов проходит через воображаемую плоскость, когда материал поляризуется. Количество заряда, проходящее через поверхность, есть просто Р, умноженное на площадь поверхности, если поляризация направлена по нормали к поверхности. Разумеется, если поляризация касательно, к поверхности, то через нее не пройдет ни одного заряда

Продолжая прежние рассуждения, легко понять, что количество заряда, прошедшее через любой элемент поверхности, пропорционально компоненте Р, перпендикулярной к поверхности. Сравним фиг. 10.6 и 10.5. Мы видим, что уравнение (10.5) в общем случае должно быть записано так:

Если мы имеем в виду воображаемый элемент поверхности внутри диэлектрика, то формула (10.12) дает заряд, который прошел через поверхность, но не приводит к результирующему поверхностному заряду, потому что возникают равные и противоположно направленные вклады от диэлектрика по обе стороны поверхности.

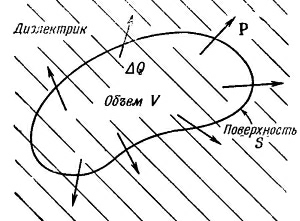

Однако смещение зарядов может привести к появлению объемной плотности зарядов. Полный заряд, выдвинутый из объема V за счет поляризации, есть интеграл от внешней нормальной составляющей Р по поверхности S, охватывающей объем (фиг. 10.7). Такой же излишек зарядов противоположного знака остается внутри. Обозначая суммарный заряд внутри V через ΔQ_пол,  запишем

Мы  можем  отнести  ΔQ_пол  за счет объемного распределения заряда с плотностью ρ_пол, так что

Комбинируя оба уравнения, получаем

Мы получили разновидность теоремы Гаусса, связывающую плотность заряда поляризованного материала с вектором поляризации Р. Мы видим, что она согласуется с результатом, полученным для поверхностного поляризационного заряда или же для диэлектрика в плоском конденсаторе. Уравнение (10.15) с гауссовой поверхностью S, изображенной на фиг. 10.1, дает в правой части интеграл по поверхности, равный Р ΔА, а в левой части заряд внутри объема оказывается σ_пол ΔА, так что мы снова получаем σ = Р.

Точно так же, как мы делали в случае закона Гаусса для электростатики, мы можем перейти в уравнении (10.15) к дифференциальной форме, пользуясь математической теоремой Гаусса:

Мы получаем

Если поляризация неоднородна, ее дивергенция определяет появляющуюся в материале результирующую плотность зарядов. Подчеркнем, что это совсем настоящая плотность зарядов; мы называем ее «поляризационным зарядом», только чтобы помнить, откуда она взялась.
