Однородная деформация

В качестве первого примера посмотрим, что происходит с прямоугольным бруском при однородном гидростатическом сжатии. Давайте поместим брусок в резервуар с водой. При этом возникнет сила, действующая на каждую грань бруска и пропорциональная его площади (фиг. 38.2). Поскольку гидростатическое давление однородно, то напряжение (сила на единичную площадь) на каждой грани бруска будет одним и тем же.

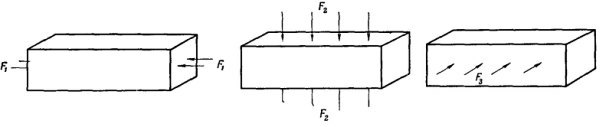

Прежде всего найдем изменение длины бруска. Его можно рассматривать как сумму изменений длин, которые происходили бы в трех независимых задачах, изображенных на фиг. 38.3.

   Задача 1. Если мы приложим к концам бруска давление р, то деформация сжатия будет отрицательна и равна p/Y:

   Задача 2. Если мы надавим на горизонтальные грани бруска, то деформация по высоте будет равна —p/Y, а соответствующая деформация в боковом направлении будет +σp/Y. Мы получаем

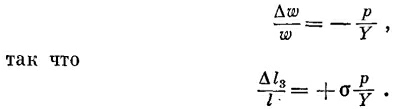

   Задача 3. Если мы приложим к сторонам бруска давление р, то деформация давления снова будет равна p/Y, но теперь нам нужно определить деформацию длины. Для этого боковую деформацию нужно умножить на –σ. Боковая деформация равна

Комбинируя результаты этих трех задач, т. е. записывая Δ/ как Δ/₁ + Δ/₂ + Δl₃, получаем

Задача, разумеется, симметрична во всех трех направлениях, поэтому

Интересно также найти изменение объема при гидростатическом давлении. Поскольку V = Iwh, то для малых перемещений можно записать

Воспользовавшись (38.6) и (38.7), мы имеем

Имеются любители называть ΔV/V объемной деформацией и писать

Объемное напряжение р (гидростатическое давление) пропорционально вызванной им объемной деформации — снова закон Гука. Коэффициент К называется объемным модулем и связан с другими постоянными выражением

Поскольку коэффициент К представляет некоторый практический интерес, то во многих справочниках вместо Y и σ приводятся Y и К. Но если вам нужно знать σ, то вы всегда можете получить это значение из формулы (38.9). Из этой формулы видно также, что коэффициент Пуассона а должен быть меньше ¹/₂. Если бы это было не так, то объемный модуль К был бы отрицательным и материал при увеличении давления расширялся бы. Это позволило бы добывать механическую энергию из любого кубика, т. е. это означало бы, что кубик находится в неустойчивом равновесии. Если бы он начал расширяться, то расширение продолжалось бы само по себе с высвобождением энергии.

Посмотрим, что получится, если мы приложим к чему-то «косое» напряжение. Под косым, или скалывающим, напряжением мы подразумеваем такое воздействие, как показано на фиг. 38.4. В качестве предварительной задачи посмотрим, какова будет деформация кубика под действием сил, показанных на фиг. 38.5. Снова можно разделить эту задачу на две: вертикальное давление и горизонтальное растяжение. Обозначая через А площадь грани кубика, мы получаем для изменения горизонтальной длины

Изменение же высоты по вертикали равно просто тому же выражению с обратным знаком.

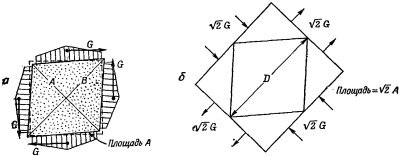

Предположим теперь, что мы имеем тот же самый кубик, и подвергнем его действию сдвиговых сил, показанных на фиг. 38.6, а. Заметим теперь, что все силы должны быть равными, ибо на тело не должен действовать никакой момент сил и оно должно находиться в равновесии. (Подобные силы должны действовать также и в случае, изображенном на фиг. 38.4, поскольку кубик находится в равновесии. Они обеспечиваются тем, что кубик «приклеен» к столу.) При таких условиях говорят, что кубик находится в состоянии чистого сдвига. Но обратите внимание, что если мы разрежем кубик плоскостями под углом 45°, скажем, вдоль диагонали A на фиг. 38.6, а, то полная сила, действующая в этой плоскости, нормальна к ней и равна √2G. Площадь, на которой действует эта сила, равна √2A; следовательно, напряжение, нормальное к этой плоскости, будет просто G/A. Точно так же если взять плоскость, наклоненную под углом 45° в другую сторону, т. е. по диагонали В, то мы увидим, что на ней действует нормальное сдавливающее напряжение, равное  —G/A. Из этого ясно, что напряжение при «чистом сжатии» эквивалентно комбинации растягивающего и сжимающего напряжений, направленных под прямым углом друг к другу и под углом 45° к первоначальным граням кубика. Внутренние напряжения и деформации будут такими же, как и в большом кубике материала под действием сил, показанных на фиг. 38.6, б. Но эту задачу мы уже решили. Изменение длины диагонали задается уравнением (38.10):

(Одна диагональ сокращается, а другая удлиняется.)

Часто деформацию сдвига удобно описывать с помощью угла «искажения» кубика θ, показанного на фиг. 38.7. Из геометрии фигуры вы видите, что горизонтальный сдвиг δ верхнего края равен √2ΔD, так что

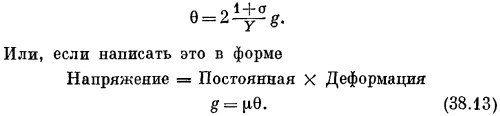

Напряжение сдвига g определяется как отношение тангенциальной силы, действующей на грань, к площади грани g = G/A. Воспользовавшись уравнением (38.11), мы из (38.12) получаем

Коэффициент пропорциональности μ называется модулем сдвига (или иногда коэффициентом жесткости). Вот как он выражается через Y и σ:

Кстати, модуль сдвига должен быть положительным, иначе мы бы могли получить энергию от самопроизвольного сдвига кубика. Из уравнения (38.14) очевидно, что постоянная σ должна быть больше —1. Теперь мы знаем, что σ заключена между —1 и ¹/₂ но на практике, однако, она всегда больше нуля. В качестве последнего примера состояний подобного типа, когда напряженность постоянна по всему материалу, давайте рассмотрим задачу о бруске, который растягивается и в то же время закреплен таким образом, что боковое сокращение невозможно. (Технически немного легче сжимать брусок и сдерживать бока его от «распирания», но в сущности — это та же самая задача.) Что при этом происходит? На брусок должны действовать боковые силы, которые препятствуют изменению его толщины,— силы, которых мы не знаем непосредственно, но которые следует вычислить. Эта задача того же самого сорта, что мы решали, но только с немного другой алгеброй. Представьте себе силы, действующие на все три стороны, как это показано на фиг. 38.8. Мы вычислим изменение размеров и подберем такие поперечные силы, чтобы ширина и высота оставались постоянными. Следуя обычным рассуждениям, мы получаем для трех напряжений

Но поскольку по условию Δ/_у и Δl_z равны нулю, то уравнения (38.16) и (38.17) дают два соотношения, связывающие F_y и F_z с F_x. Совместно решая их, найдем

а подставляя (38.18) в (38.15), получаем

Это соотношение вы часто можете встретить «перевернутым» и с преобразованным квадратичным полиномом по σ, т. е.

Когда вы удерживаете бока, модуль Юнга умножается на некоторую сложную функцию σ. Из уравнения (38.19) можно сразу же увидеть, что множитель перед Y всегда больше единицы. Растянуть брусок, когда его бока удерживаются, гораздо труднее.Это означает также,что брусок становится жестче, когда его боковые стороны закреплены, нежели когда они свободны.
