9.4. Особенности нейтронного поля в гетерогенном реакторе с отражателем

Активная зона гетерогенного реактора состоит из множества геометрически одинаковых ячеек, каждая из которых представляет собой в общем случае тепловыделяющую  сборку  твэлов вместе с относящимися к ней замедлителем и другими компонентами активной зоны,  располагающимися как внутри ТВС, так и вне ее.

Стало быть,  в целом активная зона гетерогенного реактора приблизительно столь же однородна, как и гомогенная, а это значит, что общий закон распределения Ф(r,z)   gj радиусу и по высоте должен сохраниться тот же, что и в гомогенной активной зоне той же формы и размеров: по радиусу - бесселевский, по высоте - косинусоидальный. Но это совсем не значит, что локальные значения Ф(z,r) в различных точках активной зоны гетерогенного реактора допускается вычислять по формуле (9.3.4),  справедливой только для гомогенного реактора с отражателем:  от общего закона в локальных частностях распределение Ф(z,r) может отклоняться довольно существенно.

Попробуем сообразить: что может вызвать отклонения в распределении плотности потока тепловых нейтронов, например, по радиусу активной зоны от монотонно-плавной бесселевской кривой? - На этот вопрос мы уже в состоянии дать ответ:  раз гетерогенная ячейка отличается от равного объёма гомогенной среды из тех материалов только геометрической композицией материалов в ней, то отклонение от монотонности распределения Ф(r,z) должно диктоваться, во-первых, обоими гетерогенными эффектами - внутренним и внешним.

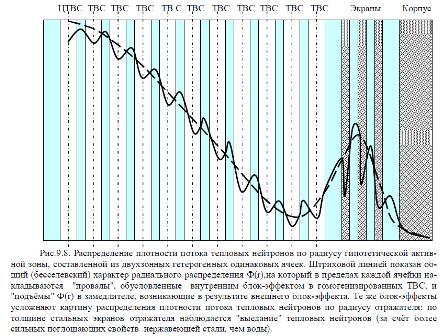

Например, отклонение радиального распределения Ф(r) от равномерного распределения потока тепловых нейтронов, вызванные радиальной неоднородностью свойств  топливной композиции и замедлителя в ячейке. Поэтому, если мы мысленно заменим реальные многозонные ячейки активной зоны  эквивалентными им двухзонными ячейками, состоящими из гомогенизированного "топливного блока" и окружающего его замедлителя,  радиальное распределение плотности потока тепловых нейтронов в такой активной зоне  будет выглядеть приблизительно так, как показано на рис. 9.8.

Маленькое изображение

Так обстоит дело с радиальным распределением плотности потока тепловых нейтронов в однородной гетерогенной активной зоне (то есть составленной из одинаковых ячеек): радиальная гетерогенность свойств каждой ячейки порождает отклонения локальных значений Ф  от плавного бесселевского радиального распределения. Но этим дело не исчерпывается.

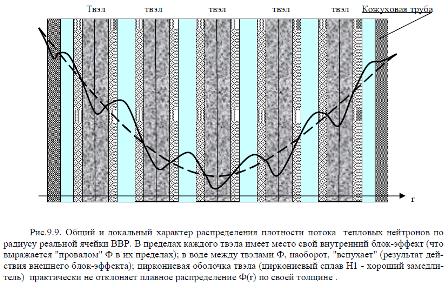

Каждая из тепловыделяющих сборок реактора (пусть даже одинаковых) - структура многозонная: она состоит из одинаковых твэлов, охлаждаемых водой; в составе ТВС могут быть стержни выгорающего поглотителя; в ТВС могут использоваться не один,  а несколько замедлителей. Каждый из материалов реальной ячейки активной зоны образует свою гомогенную область. Поэтому внутренний и внешний блок-эффекты будут иметь место не только в пределах ТВС в целом, но и в пределах каждого твэла, каждого стержня с ВП и каждого из используемых в ячейке замедлителей (рис.9.9). Теперь уже распределение плотности потока тепловых нейтронов, которое на рис.9.8 показывалось сплошной линией и имело для гомогенизированной ТВС локальный характер, для реальной (не гомогенизированной) ТВС будет иметь лишь общий, приблизительный характер, а на это общее распределение  будут накладываться локальные  частности, обусловленные многозонной структурой тепловыделяющей сборки и порождаемым этой многозонностью  действием блок-эффектов в отдельных  твэлах, стержнях с ВП, замедлителях и других материалах ячейки.

Маленькое изображение

Но и это ещё не всё.  Сами ТВС в активной зоне могут быть (а чаще всего так оно и есть) неодинаковыми: в одних ТВС есть подвижные поглощающие элементы (пэлы), в других - их нет;  в одних ТВС есть стержни с ВП, а соседние с ними ТВС могут их не иметь; в одних ячейках есть добавочные замедлители, в других - их нет.

В самом общем случае ячейки активной зоны одинаковых геометрических размеров  (что свойственно подавляющему большинству энергетических реакторов) могут отличаться друг от друга:
- количеством топлива и его обогащением;
- количеством поглотителей и их свойствами (например, в пределах одной ТВС могут быть использованы одновременно два ВП -  борный и гадолиниевый, причём бор может быть включен в ТВС и как наполнитель отдельных борно-бериллиевых стержней (ББС), и как добавочный поглощающий компонент в нержавеющую сталь кожуховой трубы ТВС);
- количеством и качеством применяемых замедлителей.

При этом влияние на распределение плотности потока тепловых нейтронов каждого из этих факторов (отдельно) нетрудно себе представить:

-  чем больше в ТВС ячейки содержится топлива (или чем выше  величина его обогащения),  тем более глубокий внутренний блок-эффект имеет место в такой ТВС в сравнении с ТВС с меньшим количеством топлива, тем выше значение коэффициента экранировки в такой ТВС и тем ниже величина среднерадиальной плотности потока тепловых нейтронов в такой ТВС  (так как ей свойственно более глубокое "выедание" тепловых нейтронов при их диффузии от периферии к оси симметрии ТВС);
-   чем больше поглотителей содержит ТВС, тем меньше величина плотности потока тепловых нейтронов в местах их размещения  (за счёт внутреннего блок-эффекта);
-  чем больше объём,  занимаемый замедлителями в ячейке и чем выше величины их замедляющей способности, тем выше величины локальных плотностей потока тепловых нейтронов в местах их размещения.

Из сказанного следует простой общий вывод:
Общая закономерность распределения плотности потока тепловых нейтронов в гетерогенной активной зоне та же, что  в гомогенной активной зоне той же геометрии и состава. Локальные отклонения от общей закономерности обусловлены или локальными гетерогенными эффектами, или неравномерным размещением в объёме активной зоны топлива, замедлителей и поглотителей тепловых нейтронов.

Всё, о чём говорилось ниже, действительно не только для радиальной составляющей поля тепловых нейтронов в активной зоне, но и для распределения плотности потока тепловых нейтронов по её высоте, исключая тот факт, что распределению Ф(z) на любой вертикали активной зоны не свойственны блок-эффекты, и до тех пор, пока по этой вертикали сохраняется однородность свойств среды, через которую она проходит (в топливе твэла, в металле оболочке твэла, в кожуховой трубе ТВС, через воду теплоносителя или через замедлитель), и в её ближней окрестности (в радиусе приблизительно 2÷3 λtrаз), - распределение Ф(z) по этой вертикали не отличается от косинусоидального. Но, если на этой вертикали имеет место неоднородность свойств топливной композиции (топливные таблетки неодинакового обогащения в твэле) или по поглощающим свойствам (частично погруженный в активную зону подвижный поглотитель) или даже неодинаковость температур топлива, замедлителя или теплоносителя (что имеет место в любом работающим на мощности энергетическом реакторе), реальное распределение Ф(z) на этой вертикали  может существенно отклоняться от косинусоидального.
