10.1.2. Три характерных для ВВР типа кривых температурного эффекта.

Зависимость температурного эффекта реактивности от средней температуры теплоносителя ρ_t(t_т) является очень сложной функцией. Поэтому использо­вание аналитического выражения ρ_t(t_т) (допуская, что его можно получить в годном для пользования виде) для оператора реакторной установки было бы неудобным: чем сложнее формула, которая её описывает, тем более гро­моздкие расчеты приходилось бы вести при решении простой задачи о тем­пературном изменении реактивности.

Но оператору зависимость ρ_t(t_т) нужна для практического использо­вания, и пусть она будет не идеально-точной, но представлена она долж­на быть в такой форме, которая позволяла бы  быстро оценивать величины температурных эффектов реактивности при различных средних температурах теплоносителя и оперативно находить температурные изменения реактивности реактора при заданных изменениях температур теплоносителя, не про­изводя при этом громоздких вычислений. Такой формой представления функции ρ_t(tτ) является ее график.

График ρ_t(t_т) в эксплуатационной практике чаще называют просто кривой температурного эффекта реактивности (кривой ТЭР) реактора.

Хорошо и в приемлемом масштабе вычерченная по результатам послед­них нейтронно-физических измерений кривая ТЭР позволяет быстро снять величину ТЭР при нужной температуре теплоносителя и в считанные секун­ды вычислить температурное изменение реактивности при конкретном изме­нении средней температуры теплоносителя от t_т1 до t_т2:
                        Δρ_t = ρ_t(t_т2) - ρt(t_т1),                        (10.1.2)
независимо от того, идет ли речь о разогреве реактора (t_т2 > t_т1) или о его расхолаживании (t_т2 < t_т1). Следуя формуле (10.1.2), мы ни­когда не ошибемся в знаке температурного изменения реактивности: поло­жительная величина Δρ_t означает, что при изменении Δt_т = t_т2-t_т1 имеет место высвобождение реактивности, а при Δρ_t < 0 - потеря реактивности за счёт изменения температуры активной зоны (отсчитываемого по измене­нию средней температуры теплоносителя).

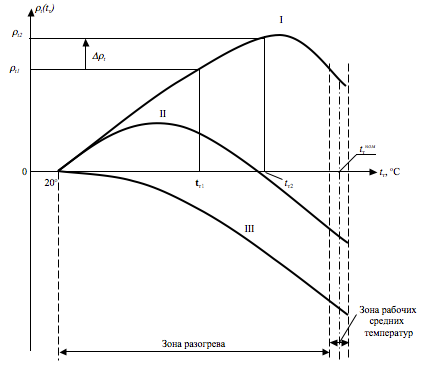

Энергетическим реакторам свойственны кривые ТЭР трёх качественных типов (или форм), показанных на рис.10.1

Кривая первого типа отличается восходящим до максимума характером с последующим снижением величины ТЭР, но вся она лежит в положительном квадранте величин ТЭР.
Кривая второго типа также имеет максимум, но в области значитель­но меньших температур, после чего она падает до нуля и переходит в от­рицательный квадрант величин ТЭР.
Кривая третьего типа имеет чисто падающий характер и целиком рас­полагается в отрицательном квадранте ТЭР при любых средних температу­рах теплоносителя.
Величины температурного эффекта, как следует из рис.10.1, могут быть положительными, отрицательными и даже принимать нулевые значения при некоторых (отличных от 20^оС) температурах теплоносителя.

Несколько слов о градации температур теплоносителя в энергетичес­ких реакторах. Любой энергетический реактор предназначается для работы при определенной (расчетной) средней температуре теплоносителя, кото­рая называется номинальной средней температурой теплоносителя. Неболь­шой интервал температур, в пределах которого изменяется величина сред­ней температуры теплоносителя около номинального значения, называется зоной рабочих средних температур. Интервал температур от 20^оС до наи­меньшего из значений рабочих температур называется зоной разогрева ре­актора. Таким образом, после пуска реактора на минимально-контролируе­мый уровень мощности (МКУМ), чтобы окончательно привести реактор в ра­бочее состояние (как говорят: ввести реактор в энергетический режим), его разогревают с ограниченной скоростью путём медленного подъёма мощ­ности до тех пор, пока средняя температура теплоносителя не достигнет своей номинальной величины. При дальнейшей работе средняя температура теплоносителя в стационарных режимах поддерживается постоянной в силу естественных теплообменных свойств активной зоны на постоянном уровне мощности реактора, а в переходных режимах - ещё и корректируется сред­ствами автоматики регулирования реактора. Однако, точно расчётное зна­чение номинальной средней температуры теплоносителя выдержать не полу­чается даже средствами автоматической коррекции; именно в переходных режимах работы реактора величина средней температуры теплоносителя ко­леблется в пределах нескольких градусов около номинального значения.

Разница наибольшего и наименьшего значений температур при этом и составля­ет упомянутую выше зону рабочих средних температур.
Температурный эффект реактивности  при номинальной средней температуре теплоносителя называется полным температурным эффектом реактивности реактора.

Величина полного температурного эффекта реактивности у реакторов может быть как положительной (кривая ТЭР 1 типа), так и отрицательной (кривые ТЭР 2-го и 3-го типов). Абсолютные величины полных ТЭР энерге­тических реакторов могут достигать 2 ¸ 3 %, а это, как предстоит убедить­ся далее, очень больщие реактивности, высвобождение которых может соз­дать ядерно-опасную ситуацию.
