12.5.1. Если требуется увеличить уровень мощности реактора

Если требуется увеличить уровень мощности реактора, первоначально работавшего в критическом  режиме на малом уровне мощности Nр1, оператор должен сообщить реактору некоторую величину положительной реактивности, для чего достаточно переместить из критического положения на некоторое расстояние вверх любой стержень-поглотитель (или группу поглотителей). Процедуры перемещения стержня-поглотителя  и характер изменений мощности реактора после выполнения этих перемещений в диаграммном виде показаны на рис.12.5.

Маленькое изображение

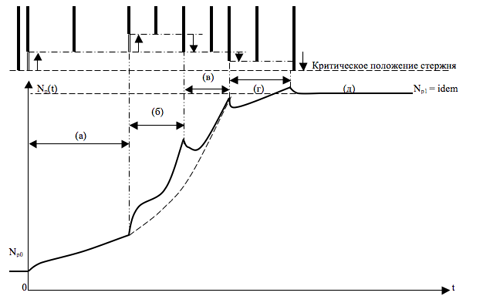

Рис. 12.5.  Основные операции, выполняемые с помощью подвижных стержней-поглотителей при подъёме мощности реактора, и  переходные процессы  Nр(t),  которые следуют в реакторе в ответ на перемещения поглотителей. (Ради схематической простоты группа управляющих стержней-поглотителей показана как один стержень).

Сообщение реактору положительной величины реактивности на малом уровне мощности вызывает в реакторе вначале небольшой скачок мощности (реактор управляется введением небольших реактивностей), который затем  плавно переходит в экспоненциальное нарастание мощности с установившимся периодом (участок (а) переходного процесса).

Если нам кажется, что процесс увеличения мощности реактора идёт недостаточно быстро, и желательно увеличить темп роста мощности, интуиция подсказывает, что для этого нужно увеличить значение реактивности реактора. Это достигается путём дополнительного перемещения поглотителей вверх  из последнего их положения. В ответ на это возмущение реактивности реактор опять отзывается начальным скачком мощности вверх, переходящим в экспоненциальное нарастание мощности с новым (меньшим по величине) установившимся периодом, благодаря чему рост мощности реактора будет происходить по более крутой экспоненте (участок б).

Ну-ну, не так быстро! - решаете вы и опускаете поглотители в предыдущее (надкритическое) положение. Реактор на это снижение реактивности отзовётся начальным скачком мощности вниз, но так как поглотители вернулись в старое надкритическое положение,  реактор после этого скачка вниз будет продолжать более медленный разгон мощности по той же старой экспоненте (участок в), по которой шло увеличение мощности на участке (а).

Но скорость увеличения мощности по сравнению с участком (а) на участке (в) стала большей (не забывайте, что экспоненциальный темп - это всё более и более нарастающий со временем темп), и (чтобы оградить себя от неприятностей) вы решаете ещё больше снизить темп нарастания мощности. Вы опускаете ещё ниже стержни-поглотители в активной зоне, оставляя их всё же выше критического положения: реактор немедленно отреагирует на это ваше действие скачком мощности вниз, завершающимся  переходом на  более пологую возрастающую  экспоненту, соответствующую более малой величине введенной положительной реактивности. У вас появилось время понаблюдать, как медленно растёт мощность реактора, приближаясь к нужному вам уровню (участок (г)).

Наконец, мощность реактора достигает требуемого уровня. Хватит, стоп! - решаете вы и уверенным нажатием на ключ перемещения  рабочей группы поглотителей возвращаете группу в исходное критическое положение. При этом величина мощности реактора небольшим скачком “дёргается” вниз и “замирает” на достигнутом к этому моменту уровне, или, выражаясь на операторском языке, стабилизируется на этом уровне: реактор вновь стал критичным на новом, более высоком, уровне мощности, его реактивность вновь стала равной нулю (участок (д)).
Так управляют подъёмом мощности реактора на небольших уровнях мощности, на которых любой реальный энергетический реактор ведёт себя в точности как идеальный “холодный” реактор.

Существенным моментом техники управления реактором при любом сообщении ему положительной реактивности является осторожность введения реактивности, являющаяся основной мерой обеспечения ядерной безопасности реакторной установки. Смысл её заключается в непрерывном слежении за нарастанием мощности реактора по приборам-измерителям нейтронной мощности и по приборам-периодомерам. Технологический регламент для любой ЯЭУ устанавливает ограничения по величине периода удвоения мощности. Например, для реакторов атомного ледокола “Арктика” минимальная допустимая величина периода удвоения мощности, разрешённая Технологической Инструкцией по управлению, составляет 30 с. Оператор может допустить введение положительной реактивности и большее величины, соответствующей периоду удвоения в 30 с: в этом случае при снижении величины текущего значения периода удвоения менее 20 с на табло предупредительной сигнализации зажигается мигающий сигнал “Т<20с”, сопровождающийся прерывистым звуковым сигналом и предупреждающий оператора о необходимости быть осторожным и побуждающий уменьшить величину введенной положительной реактивности. Если и это предупреждение останется без внимания и величина периода удвоения мощности снизится ниже 15 с, - по сигналу недопустимо малого периода срабатывает автоматическая аварийная защита реактора, и в активную зону реактора с максимальной скоростью вводятся все штатные поглотители СУЗ.

Аналогичные по сути и содержанию технические меры обеспечения ядерной безопасности принимаются на любой реакторной установке; цифры конкретных ограничений по предупредительной сигнализации и аварийной защите у разных реакторов, естественно, разные, но объективная суть их одна и та же: побуждение оператора к уменьшению реактивности реактора, а в случае непринятия мер или ошибочных действий оператора - автоматическое введение в действие аварийной защиты, приводящее к останову реактора.

В реакторах типа ВВЭР-1000 Технологический Регламент устанавливает допустимую величину периода удвоения мощности реактора при положительных реактивностях, равную 100 с.
