12.5.3. Автоматическая стабилизация мощности реактора.

Ещё раз напомним, что всё сказанное о технике управления реактором строго справедливо только для “холодного” реактора. С некоторыми оговорками закономерности переходных процессов в их “чистом” виде можно наблюдать и в реальных реакторах АЭС на относительно малых уровнях мощности (в совсем нехарактерных для энергетических реакторов режимах).

В реальных энергетических реакторах, отличающихся от “холодного” реактора наличием температурных эффектов реактивности, переходные процессы изменения мощности реактора при сообщении реактивности той или иной величины и знака имеют более сложный характер.

Анализу переходных процессов изменения тепловой мощности реактора в энергетических режимах работы реактора будет далее посвящена отдельная тема.

Сейчас же хотелось бы сосредоточить внимание на том, что “холодный” реактор как объект регулирования  является объектом неустойчивым:  любое, даже самое малозаметное, возмущение по реактивности положительного или отрицательного знака заставляет такой реактор либо непрерывно увеличивать его мощность, либо неуклонно снижать её до полной остановки реактора. И если бы реальный энергетический реактор был лишён уже известного нам отрицательного температурного коэффициента реактивности, он был бы именно таким неустойчивым реактором. Вы сразу можете взять на заметку после сказанного, что реальный энергетический реактор на номинальной (100%-ной) мощности всегда более устойчив, чем на меньших уровнях мощности. Это - однозначно и должно быть понятно: чем меньше уровень тепловой мощности реактора, тем ближе по свойствам этот реактор к “холодному” (а, значит, неустойчивому) реактору. И работа оператора реакторной установки в таком случае была бы нудной пыткой, приковывающей к себе всё его внимание и заставляющей постоянно балансировать органами управления и думать только о том, как бы не заглушить реактор или, того хуже, пустить его “вразнос”.

В связи с этим для конструкторов реактора есть, по крайней мере, две проблемы:

- во-первых, необходимость спроектировать реактор устойчивым в любых проектных режимах его эксплуатации в любой момент кампании, причём, устойчивым на базе внутренних свойств самого реактора, опираясь на присущие самому реактору внутренние отрицательные обратные связи, обеспечивающие процесс самоподдержания мощности реактора или, что то же, - нулевой реактивности реактора в условиях реального возникновения возмущений по реактивности;

- во-вторых, необходимость предусмотреть систему автоматического регулирования мощности реактора, освобождающую оператора от тягостных и многократно повторяющихся действий по поддержанию мощности реактора на требуемом уровне на тот случай, если в какой-то момент кампании эффективности внутренних отрицательных  обратных связей окажется недостаточно для стабилизации мощности реактора.

Система автоматического регулирования (АР) обычно предусматривает одну или две группы специально выделенных для этой цели подвижных стержней-поглотителей, попеременно работающих в активной зоне. Каждый канал АР строится по принципу измерения величины разбаланса между фактическим и заданным уровнями мощности реактора, усиления сигнала этого разбаланса и направления его для воздействия на сервопривод группы АР таким образом, чтобы перемещением группы по высоте активной зоны свести разбаланс к нулю.

Принципиальная блок-схема канала АР приведена на рис.12.7.

Маленькое изображение

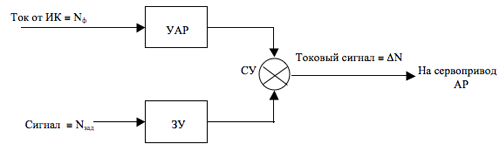

Рис. 12.7.  Принципиальная схема построения канала автоматического поддержания мощности реактора.

Электрический сигнал в виде тока от детектора-измерителя нейтронной мощности реактора (группы ионизационных камер) поступает на вход усилителя канала АР (на схеме - УАР), где усиливается до нужных для операционного воздействия величин. В задающем устройстве (ЗУ) формируется токовый сигнал, пропорциональный задаваемой мощности реактора. С выходов УАР и ЗУ токовые сигналы подаются на вход суммирующего устройства (СУ), с выхода которого сигнал, пропорциональный разбалансу фактической и заданной мощностей реактора, подаётся на управляющую обмотку синхронного реверсивного электродвигателя, вращение которого с помощью механической передачи (редуктора и реечного механизма) преобразуется в поступательное перемещение группы управляющих стержней АР.
Направление движения стержней АР определяется полярностью сигнала разбаланса: если разница фактической и заданной мощности реактора ΔNр = Nрфакт - Nрзад положительна (то есть фактическая мощность превышает заданное её значение), то электродвигатель перемещает стержни вниз, сообщая  реактору, тем самым, отрицательную реактивность, заставляющую реактор снижать уровень мощности до тех пор, пока он не уменьшится до заданной величины, результируя нулевую величину разбаланса ΔNр, при которой перемещение стержней прекратится. Если первоначальный разбаланс ΔNр оказывается величиной отрицательной, то есть фактическая мощность реактора ниже заданного уровня, привод перемещает стержни вверх, сообщая реактору положительную реактивность, приводящую к подъёму мощности реактора до заданной, после чего движение стержней останавливается.
По такому принципу строятся все токовые автоматические регуляторы мощности реакторов.
