21.6. Физический вес нецентрального подвижного поглотителя

Опыт свидетельствует, что один и тот же подвижный поглотитель, имеющий при размещении на оси симметрии данного реактора определённый физический вес r_ст0, будучи перемещённый на некоторое расстояние r от оси реактора, изменяет величину физического веса. Теория возмущений позволяет по известному ρ_ст0 находить величину физического веса стержня  при произвольном его размещении в активной зоне, руководствуясь следующим правилом:

При параллельном переносе стержня-поглотителя от центра к периферии активной зоны его физический вес изменяется пропорционально среднему квадрату плотности потока тепловых нейтронов в той области невозмущённой активной зоны, которую занимает.

Термин «невозмущённая» подразумевает, что имеется в виду величина среднего квадрата плотности потока тепловых нейтронов в том распределении плотности потока тепловых нейтронов по высоте активной зоны Ф(Н), которое имеет место без введённого в неё стержня. То есть, если невозмущённое распределение плотности потока тепловых нейтронов по оси активной зоны Ф_о(Н), а невозмущённое распределение этой величины на вертикали, отстоящей от оси симметрии на расстоянии r, - Ф_r(Н), то в соответствии с правилом:

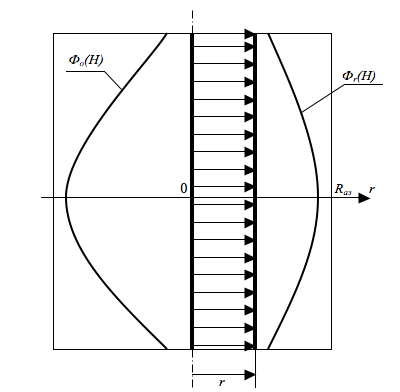

Рис.21.4. Пояснение к понятию физического веса нецентрального стержня-поглотителя.

ρ_{ст r}  = ρ_ст0 [Ф_r²(Н)]_ср / [Ф_о²(Н)]_ср .
Подставляя сюда средние значения квадратов плотности потока тепловых нейтронов в их распределениях по высоте, получаем:

То есть, поскольку средняя величина плотности потока нейтронов в их распределении по высоте активной зоны определяется характером этого распределения, то и величина физического веса нецентрального стержня также зависит от характера распределения плотности потока тепловых нейтронов по высоте активной зоны.
