Главная >> Лекции по ядерной физике 21.9. Особенности характеристик укороченных поглотителей
Стержни-поглотители с длиной, меньшей величины высоты активной зоны называются короткими или укороченными. Применение коротких поглотителей в энергетических реакторах связано, главным образом, с тем, что (как хорошо видно из кривых дифференциальной эффективности) в верхней и нижней зонах перемещения длинные поглотители неэффективны, в том смысле, что их дифференциальная эффективность мала, а, следовательно, и изменения интегральной эффективности в этих зонах даже при солидных перемещениях стержней – тоже малы. Кроме того, использование коротких поглотителей позволяет достичь некоторого небольшого эффекта выравнивания вертикальной составляющей нейтронного поля в активной зоне.
Для того, чтобы понять особенности характеристик укороченных стержней, представим себе, как влияет такой стержень на реактор при вводе в активную зону.
До полного погружения укороченного стержня в активную зону на всю длину, характеристики его (кривые интегральной и дифференциальной эффективности), очевидно, ничем не должны отличаться от характеристик такого же стержня полной длины: в обоих случаях в активной зоне оказываются одинаковые объёмы одинакового поглотителя. На рис.21.8 кривые эффективности укороченного поглотителя показаны сплошными линиями, а кривые эффективности соответствующего поглотителя полной длины – штриховыми линиями. На участке I (равном длине укороченного стержня) характеристики совпадают.

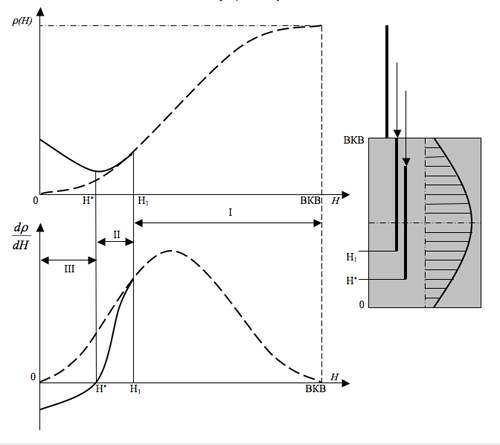

Рис.21.8. Сравнение характеристик укороченного поглотителя с поглотителем полной длины.
Дальнейшее погружение укороченного поглотителя в активную зону (до положения Н*, при котором середина длины стержня совпадёт с серединой высоты активной зоны, даёт некоторое различие в характеристиках сравнительно с таковыми для стержня полной длины: кривая интегральной эффективности на этом участке отделяется от кривой интегральной эффективности длинного поглотителя и идёт ниже последней. Это объясняется тем, что на этом участке (участок II) введение новых порций поглотителя в активную зону у короткого стержня прекращается, а у длинного – продолжается, поэтому перемещение длинного стержня на этом участке, конечно же, даёт большее изменение интегральной эффективности, в то время как изменение интегральной эффективности короткого стержня происходит только за счёт того, что весь его поглотитель с погружением попадает лишь в зону действия большей плотности потока тепловых нейтронов. Заметим, что в конечной точке этого интервала Н*, «поглощающий центр» короткого поглотителя совпадает с точкой максимума в распределении плотности потока тепловых нейтронов по высоте, и поэтому именно в этом положении величина дифференциальной эффективности короткого стержня – максимальна. Значит, при дальнейшем опускании короткого стержня величина дифференциальной эффективности его должна начать снижаться.
Дальнейшее погружение короткого стержня равносильно извлечению его из активной зоны (только через низ, а не через верх активной зоны!). Что это значит? – Это означает, что дальнейшее перемещение стержня вниз не сковывает, а высвобождает реактивность реактора. На кривой интегральной эффективности это отражается тем, что величина интегральной эффективности на этом участке (участок III) не уменьшается, а, наоборот, растёт, а величина дифференциальной эффективности, начиная с положения Н*, переходит через нуль в отрицательную область. Положение Н*, при котором интегральная эффективность укороченного поглотителя достигает минимума, а его дифференциальная эффективность становится нулевой называется точкой опрокидывания. Наличие точки опрокидывания – характерная особенность характеристик укороченных стержней-поглотителей. И эта особенность вносит дополнительную проблему в процесс управления ядерным реактором. Проблема состоит в том, что оператор реакторной установки привыкает к определённому стереотипу действий при управлении реактором: если реактор, работающий на стационарном уровне мощности, начинает увеличивать мощность, то для оператора это увеличение всегда означает одно: реактору сообщена положительная реактивность, которую для сохранения стационарного уровня мощности требуется подавить, то есть опустить рабочий подвижный поглотитель ниже по высоте активной зоны, что и делается без раздумий поворотом ключа управления рабочей группой по часовой стрелке. И эта привычка к стандартным действиям в случае укороченного поглотителя может иногда сыграть очень неприятную роль: погружение поглотителя ниже точки опрокидывания вместо подавления положительной реактивности, наоборот, добавит реактору величину положительной реактивности, что приведёт к ещё более быстрому увеличению мощности.
Для того, чтобы предупредить возникновение подобных опасных ситуаций, нижний концевой выключатель сервопривода укороченного поглотителя должен обязательно устанавливаться не ниже точки опрокидывания.
