21.10. Интерференция подвижных стержней-поглотителей

Интерференция поглотителей – это явление взаимного влияния различных поглотителей на характеристики друг друга.

Интерференция физически объясняется тем, что каждый их вводимых в активную зону поглотителей по-своему изменяет нейтронное поле в ней.

Рассмотрим наиболее простой случай интерференции двух стержней – стержня I, имеющего при введении в активную зону в одиночку физический вес ρ1, и стержня II, имеющего физический вес ρ2. Подчеркнём: эти значения физического веса имеют место только тогда, когда каждый из стержней вводится в активную зону одиночным порядком, когда в ней нет другого стержня. Если же ввести в активную зону оба стержня (порознь или одновременно), то в общем случае оказывается, что общее изменение реактивности реактора не составит величину ρ1 + ρ2, а будет большим или меньшим этого значения в зависимости от того, где в активной зоне расположены эти стержни.

Допустим для примера, что стержень I – центральный, а стержень II – отстоит от оси симметрии активной зоны на некотором расстоянии r, а без введённых стержней радиальное распределение плотности потока тепловых нейтронов Ф(r) имеет идеальный (бесселевский) характер.  После введения стержня I это распределение изменится и будет иметь качественный вид, показанный на рис.21.9, и это распределение для второго стержня перед его введением будет невозмущённым. Следовательно, при введении в активную зону стержень II теперь будет попадать в область, где среднее значение плотности потока тепловых нейтронов будет равно не Фr0 (которое было до введения стержня I), а Фr1 (которое установилось после введения стержня I), и в соответствии с уже известным правилом теории возмущений величина физического веса стержня II в  данном примере увеличится в Фr12/ Фr02 раз.

Маленькое изображение

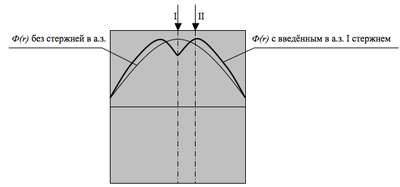

Рис.21.9. К пояснению понятия интерференции на примере двух стержней-поглотителей.

Если поступить наоборот, то есть ввести в активную зону вначале стержень II, то его введение приведёт к изменению средней величины плотности потока тепловых нейтронов в области введения стержня I, и это новое значение Ф будет перед введением стержня I невозмущённым для него, так как теория возмущении всегда подразумевает под невозмущённым значением Ф ту его величину, которая была перед введением конкретного стержня в активную зону. Таким образом получается, что одновременное или последовательной введение в активную зону двух стержней хотя и даёт общий эффект воздействия на реактор ρI+II, независимый от одновременности или последовательности введения стержней, но этот эффект практически всегда отличается от суммы физических весов этих стержней, получаемых при самостоятельном введении их в активную зону.

В больших реакторах энергоблоков АЭС стержни-поглотители поодиночке не используются, а применяются группами, состоящими из нескольких стержней, смонтированных на общей подвеске и поэтому перемещаемых синхронно с помощью автономных  для каждой группы сервоприводов. Стержни, составляющие группу, стараются располагать более или менее симметрично относительно оси активной зоны для того, чтобы перемещение группы по высоте активной зоны не давало заметных перекосов нейтронного поля.

Распространяя приведённые выше рассуждения на группу из m стержней-поглотителей, можно сказать, что физический вес этой группы как правило отличается в ту или иную сторону от суммы индивидуальных физических весов этих стержней:

Маленькое изображение

Величина отношения физического веса группы стержней поглотителей к сумме их индивидуальных физических весов называется коэффициентом интерференции:

Маленькое изображение

Если С > 1 (то есть физический вес группы больше суммы физических весов составляющих группу стержней), интерференция считается положительной, а если же С < 1 – отрицательной.

Конечно, подбором положения составляющих группу стержней принципиально возможно добиться нужного эффекта интерференции, хотя это и представляет достаточно сложную задачу. Но это – проблема конструкторская, а не задача для практика-эксплуатационника. Практику же следует знать природу интерференции поглотителей и понимать, почему физический вес одной и той же группы стержней управления реактором может быть существенно различным, если он измеряется в различных условиях, когда в активной зоне реактора могут присутствовать различные количества других поглотителей: это – результат интерференции стержней. Поэтому когда говорится о физическом весе стержней той или иной группы, всегда нелишне указать, в каких условиях он определялся.

Интерференция подвижных поглотителей, если их много в реакторе, может изменять не только величины физических весов отдельных их групп, но, как следствие этого, изменяет и форму их характеристик (кривых дифференциальной и интегральной эффективности), которыми оператор пользуется для ведения некоторых физических расчётов. Изменчивость этих характеристик как в процессе кампании, так и в различных режимах работы реактора побуждает оперативный персонал реакторной установки заниматься регулярными физическими измерениями их в условиях, близких к рабочим.
