Главная >> Лекции по ядерной физике >> Простейшие методы градуировки подвижных поглотителей 21.11.3. Градуировка методом «сброса»
Этот метод (или его разновидности) используется чаще всего для экспериментального определения физического веса аварийной защиты реактора. Речь идёт именно о физическом весе, а не о кривых интегральной эффективности, которые в практике эксплуатации не нужны, а нужно достоверное знание только суммарной эффективности всех групп поглотителей, которые образуют систему аварийной защиты и в процессе эксплуатации используются только совместно и синхронно. Определение физических весов каждой их групп любым из ранее описанных методов и их суммирование дадут сильно искажённое значение физического веса всей совокупности поглотителей аварийной защиты (из-за интерференции), поэтому необходим другой метод более точного (и быстрого) экспериментального нахождения физического веса аварийной защиты, причём в условиях, близких к рабочим.
Суть метода. Если в критическом на МКУМ реакторе осуществить быстрый одновременный ввод в его активную зону всех групп стержней АЗ, реактор, получая отрицательную реактивность, равную физическому весу АЗ, становится подкритическим.
Следовательно, определив величину введённой отрицательной реактивности, мы тем самым найдём и величину физического веса АЗ.
Измерение отрицательной реактивности. Это измерение в условиях АЭС осуществляется непосредственно, с помощью реактиметра (например, АИМР-8м – автоматического измерителя мощности и реактивности реактора). Электрический сигнал, пропорциональный мгновенному значению реактивности реактора со свободной пары выходных клемм прибора поступает на заранее отградуированный прибор-самописец, на диаграммной ленте которого и выполняется запись переходного процесса изменения реактивности реактора от момента начала «сброса» групп АЗ до момента практической стабилизации величины введённой ими отрицательной реактивности.

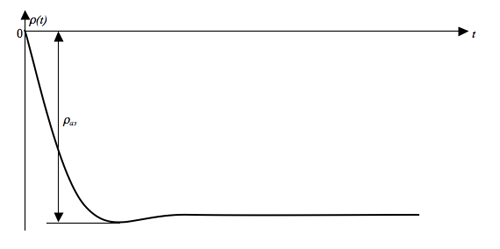

Рис.21.12. Качественный вид переходного процесса изменения отрицательной реактивности в процессе срабатывания аварийной защиты реактора.
Величина физического веса всей АЗ снимается непосредственно с графика переходного процесса ρ(t).
