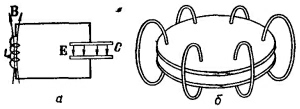

Хотя описанная нами резонансная полость с виду очень непохожа на обычный, состоящий из катушки и конденсатора резонансный контур, однако обе резонансные системы тесно между собой связаны. Обе они — члены одной семьи; это всего лишь два крайних примера электромагнитных резонаторов, и между ними можно поместить немало промежуточных стадий. Начнем, скажем, с того, что подключим конденсатор в параллель с индуктивностью и образуем резонансный контур (фиг. 23.16, а). Этот контур будет резонировать на частоту ω0=1/√LC. Если мы захотим поднять частоту в этом контуре, то этого можно достичь, понизив индуктивность L, например уменьшив число витков в катушке. Но далеко на таком пути мы не уйдем. Мы дойдем до последнего витка и тогда останется просто кусок провода, соединяющий верх и низ конденсатора. Можно было бы продолжать повышать резонансную частоту, уменьшая емкость; однако можно и дальше уменьшать индуктивность, запараллеливая рядом несколько индуктивностей. Две одновитковые индуктивности, включенные в параллель друг у друга, приведет к половине индуктивности одного витка. Так что, даже доведя катушку до одного витка, можно продолжать повышать резонансную частоту, добавляя отдельные петли, соединяющие верхнюю обкладку конденсатора с нижней. На фиг. 23.16, б показаны обкладки конденсатора, соединенные шестью подобными «одновитковыми индуктивностями». Продолжая прибавлять новые куски провода, мы постепенно перейдем к совершенно замкнутой резонансной системе. Такая система (вернее, ее осевое сечение) показана на фиг. 23.16,в. Теперь индуктивность— это пустотелый цилиндр, припаянный к краям обкладок конденсатора. Электрические и магнитные поля будут иметь направление, показанное на рисунке. Такой предмет — это, в сущности, уже резонансная полость. Ее называют «нагруженной» полостью. Но можно ее также все еще рассматривать как L—С-контур, в котором емкостная часть — область, где находится большая часть электрического поля, а индуктивная — где помещается большая часть магнитного поля.
Если мы захотим повысить частоту резонатора на фиг. 23.16,в сильнее, то надо еще уменьшить индуктивность L. Чтобы этого добиться, следует уменьшить геометрические размеры индуктивной секции, скажем, уменьшить на чертеже высоту h. При уменьшении h резонансная частота растет. И в конце концов можно, конечно, дойти до такого положения, при котором высота h сравняется с промежутком между обкладками. Получится обычная цилиндрическая банка; наш резонансный контур превратится в полый резонатор, показанный на фиг. 23.7.
Заметьте теперь, что в первоначальном резонансном L—С-контуре (фиг. 23.16) электрические и магнитные поля были совершенно разделены. Когда мы постепенно видоизменяли резонансную систему, все повышая ее частоту, то магнитное поле теснее и теснее сближалось с электрическим, пока в полом резонаторе окончательно не перемешалось с ним.
Хотя все полые резонаторы, о которых в этой главе говорилось, были цилиндрическими, ничего волшебного в самой цилиндрической форме нет. Банка любого вида все равно будет обладать резонансными частотами, отвечающими различным допустимым типам колебаний электрических и магнитных полей. К примеру, у «полости» на фиг. 23.17 будет своя личная совокупность резонансных частот, хотя их и трудно рассчитать.
